? ? ? ?生鐵有“白口鐵”和“灰口鐵”之分，所謂“白口”和“灰口”是指該鐵件的斷口的狀態(tài)而言的。
? ? ? ?“白口鐵”是的斷口是白色的、具有金屬光澤微小晶粒，而“灰口鐵”的斷口卻是灰色的、無金屬光澤的較大晶粒。 “白口鐵”是鐵水急冷情況下形成的，也就是讓灼熱的鐵水在盡可能短的時間內(nèi)變成固態(tài)的鐵，這種鐵就叫“白口鐵”，“白口鐵”質(zhì)地脆，卻堅硬，其中的碳和硫多數(shù)以碳化鐵、硫化鐵的狀態(tài)存在，液態(tài)的鐵化學成分是比較均勻的，在急冷情況下，鐵水中的化學成分來不及聚集，形成單質(zhì)的碳、硫小顆粒，而是均勻地分布在介質(zhì)中。

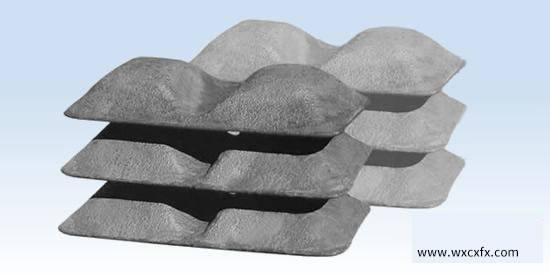

? ? ? ?相反，讓鐵水緩慢冷卻后形成的固態(tài)鐵叫“灰口鐵”，“灰口鐵”質(zhì)地疏松，夾雜了很多元素的單質(zhì)小顆粒。
? ? ? ? 怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，最好采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會更高。
? ? ? ? 當鐵水澆入鋼制模具的同時，鐵水就已經(jīng)開始凝固，一旦樣品完全凝固，就可以脫模，把樣品翻入水中冷卻，樣品冷卻后，取出、打磨，便可以在光譜儀上分析。
鑄造
? ? ? ? 需要注意的是：?
? ? ? ? 1.“急冷”是指鐵水凝固的短暫時間，因為鋼鐵的導熱效果比耐火材料要好得多，所以才選用鋼制模具，底板用銅板最好，銅板的導熱效果更好，因為底面為分析面，需要更高的“白口化”程度。?
? ? ? ? 2.樣品需要一次性澆注成功，否則，在多次澆注接口處會留下裂縫，打磨樣品時，容易折斷，傷害制樣人員。
? ? ? ? 3.因為“白口化”樣品質(zhì)地極硬，所以在磨制樣品時，應該選用粒度較大、質(zhì)地較硬、粘結(jié)性較好的砂布、砂紙、沙盤或者砂輪。?
? ? ? ? 4.“白口化”樣品不能切割后，打磨切面分析，因為樣品很難做到完全“白口化”，所以樣品冷卻后，應該直接打磨、分析。
